Wie eine systematische 3D-Druck-Analyse aussieht: Von der Bauteilsichtung über Materialauswahl und Verfahrenswahl bis zur ROI-Berechnung — der vollständige Beratungsprozess erklärt.
In deutschen Industrieunternehmen schlummert ein riesiges Einsparpotenzial: Die Teile, die heute für 50–500 € pro Stück zugekauft werden, lassen sich oft für 3–15 € intern drucken. Die Herausforderung ist nicht die Technologie — die ist längst praxisreif — sondern das systematische Identifizieren der richtigen Bauteile und das Auswählen des optimalen Verfahrens. Genau das ist unser Beratungsansatz bei BFI 3D.
Schritt 1: Bauteil-Screening — Welche Teile kommen für den 3D-Druck in Frage?
Nicht jedes Teil lässt sich wirtschaftlich drucken. Spritzguss-Massenteile (>10.000 Stück/Jahr) schlagen 3D-Druck fast immer in den Kosten. Aber es gibt klare Gewinner:
Ideal für 3D-Druck:

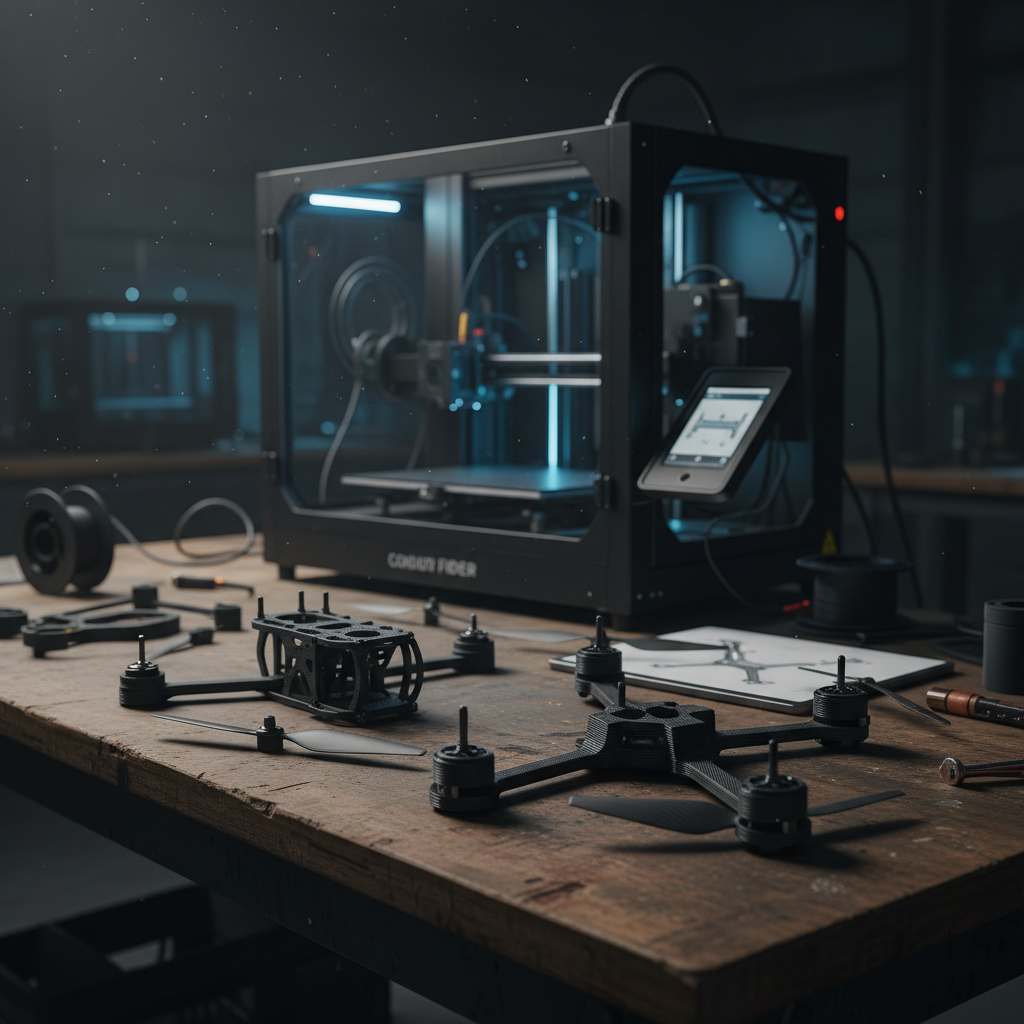

- Jigs & Fixtures: Montagehilfen, Prüflehren, Einspannvorrichtungen — oft für 3–15 € statt 150–600 €
- Ersatzteile für veraltete Maschinen: Lieferant nicht mehr verfügbar oder 6-Wochen-Lieferzeit?
- Prototypen: Von der CAD-Datei zum funktionalen Prototyp in 24 Stunden
- Kleinserien bis 500 Stück/Jahr: Spritzguss-Werkzeugkosten (15.000–80.000 €) entfallen
- Individuelle Teile: Patientenspezifische Implantate, Sonderanfertigungen
Weniger geeignet:
- Standardteile in Massenfertigung (>5.000 Stück/Jahr)
- Teile mit sehr engen Toleranzen unter 0,05 mm (außer mit Nachbearbeitung)
- Reine Metallteile (FDM-Metall ist noch eine Nische)
In einem typischen Screening bei einem mittelständischen Maschinenbauer finden wir 15–40 Teile, die sich sofort lohnen.
Schritt 2: Verfahrensauswahl — FDM, SLA, SLS oder Carbonfaser?
Die Verfahrenswahl bestimmt Qualität, Materialkosten und Investition. Hier ein klarer Überblick:
FDM — Fused Deposition Modeling
Für wen: Maschinenbau, Automotive, Luft- & Raumfahrt Stärken: Größte Materialauswahl, große Bauvolumina, niedrige Materialkosten Schwächen: Sichtbare Schichten, anisotrope Eigenschaften
Unsere FDM-Empfehlungen:
- CreatBot D600 Pro3 HS (620×620×620 mm, 300 mm/s): Nr. 1 für Großformat-Industriedruck
- Intamsys FUNMAT PRO 310 NEO (ab 8.000 €): Industrieller PEEK/PEI-Druck für Medizin & Aerospace
- CreatBot PEEK-300 (ab 14.000 €): Hochtemperatur bis 500°C Düse
SLA — Stereolithografie
Für wen: Dental, Schmuck, Feinmechanik, Design Stärken: Höchste Auflösung (50 µm), glatte Oberflächen, viele Spezialresins Schwächen: Langsamer als FDM, empfindlicher
Unsere SLA-Empfehlungen:
- Formlabs Form 4 (ab 2.625 €): Schnellster Desktop-SLA, 80+ Materialien
- DWS XCELL 900Q: Industrielle Serienproduktion für Schmuck & Dental
SLS — Selektives Lasersintern
Für wen: Serienproduktion, Funktionsteile, komplexe Geometrien Stärken: Keine Stützstrukturen, isotrope Eigenschaften, Serie möglich Schwächen: Höhere Investition, Pulverhandling
Unsere SLS-Empfehlungen:
- Formlabs Fuse 1+ (ab 18.499 €): Bürogeeignetes SLS-Ecosystem
- Formlabs Fuse X1 (ab 72.499 €): Industrielle Serienproduktion, 7,5× mehr Volumen
Continuous Fiber — Carbon, Kevlar, Glasfaser
Für wen: Leichtbau, Robotik, Drohnen, Aerospace Stärken: Aluminium-Festigkeit bei Kunststoff-Gewicht (bis 800 MPa Zugfestigkeit) Schwächen: Spezialisiertes System, höhere Materialkosten
- CFSYS A500 (ab 10.000 €): Erste bürogeeignete Endlos-CF-Lösung
Schritt 3: Materialauswahl — Welches Material für welche Anforderung?
Die Materialwahl ist entscheidend — und oft der komplexeste Schritt. Hier unsere Entscheidungsmatrix:
| Anforderung | Empfohlenes Material | Typischer Drucker | |---|---|---| | Standard-Prototyp | PLA, PETG | FDM beliebig | | UV-beständig, Außeneinsatz | ASA | FDM beliebig | | Hitze bis 150°C | PC, ABS | FDM mit Kammer | | Flexibel, gummiartig | TPU 95A | FDM beliebig | | Hochpräzise Oberfläche | SLA Standard Resin | Formlabs Form 4 | | Dental, biokompatibel | Dental Resin | Formlabs Form 4/4B | | PEEK, Medizin & Aerospace | PEEK, PEI 9085 | Intamsys / CreatBot | | Leichtbau, Aluminium-Festigkeit | Endlos-Carbon | CFSYS A500 | | Nylon-Serienteile | PA12, PA11 | Formlabs Fuse 1+/X1 |
Schritt 4: Wirtschaftlichkeitsanalyse — Konkrete Zahlen
Jede Investition muss sich rechnen. Hier zwei reale Berechnungsbeispiele:
Beispiel A: Automobilzulieferer — Jig-Produktion
Ausgangssituation:
- 3 verschiedene Montage-Jigs, je 15 Stück/Jahr
- Bisheriger Einkaufspreis: 380 €/Stück
- Jährliche Kosten: 45 × 380 € = 17.100 €/Jahr
Mit CreatBot F430 NX (Investition: ca. 8.000 €):
- Materialkosten: 8 €/Stück × 45 = 360 €/Jahr
- Betriebskosten (Strom, Wartung): 120 €/Monat = 1.440 €/Jahr
- Gesamtkosten: 1.800 €/Jahr
- Ersparnis: 15.300 €/Jahr → Amortisation in 6–7 Monaten
Beispiel B: Medizintechnik-Hersteller — PEEK-Instrumente
Ausgangssituation:
- Autoklavierbare Führungsschienen aus PEEK
- CNC-Fräsen: 850 €/Stück, 8 Wochen Lieferzeit
- 20 Stück/Jahr = 17.000 €/Jahr
Mit Intamsys FUNMAT PRO 310 NEO (ab 8.000 €):
- Materialkosten: 45 €/Stück × 20 = 900 €/Jahr
- Betriebskosten: 200 €/Monat = 2.400 €/Jahr
- Gesamtkosten: 3.300 €/Jahr
- Ersparnis: 13.700 €/Jahr → Amortisation in 7 Monaten
Schritt 5: Systemempfehlung und Konfiguration
Basierend auf Bauteil-Analyse, Verfahrenswahl und Wirtschaftlichkeit empfehlen wir eine konkrete Systemkonfiguration. Dabei berücksichtigen wir:
- Bauvolumen: Größte Teile bestimmen das Minimum
- Materialien: Höchste Temperaturanforderung bestimmt das System
- Durchsatz: Stückzahl/Monat bestimmt Druckeranzahl
- Post-Processing: Wird ein Waschsystem, Härteofen oder Sift-System benötigt?
- Budget: Kauf, Leasing oder Mietmodell?
Schritt 6: Demo, Testdruck und Einführung
Bevor Sie eine Kaufentscheidung treffen, laden wir Sie zu einer kostenlosen Live-Demo in unserem Showroom in Nürnberg ein. Sie bringen Ihre Zeichnungen oder CAD-Dateien mit — wir drucken Ihr Bauteil oder ein ähnliches Referenzteil vor Ihren Augen.
Das Angebot enthält:
- Drucker + alle Zubehörteile
- Materialstarterpaket für 3–6 Monate
- Software-Lizenzen (PreForm, Exscan, etc.)
- Installation und Inbetriebnahme bei Ihnen
- Schulung für Ihre Mitarbeiter (1–2 Tage)
- 12 Monate After-Sales-Support
Für welche Unternehmen lohnt sich eine Beratung besonders?
Unsere Erfahrung zeigt: Der ROI ist am höchsten bei:
- Maschinenbauer mit hohem Bedarf an Sondervorrichtungen
- Medizintechnik-Unternehmen mit PEEK/PPSU-Anforderungen
- Automotive-Zulieferer für Prototypen und Betriebsmittel
- Dental-Praxen und -Labore für Modelle und Schienen
- Forschungseinrichtungen für schnelle Prototypen-Iterationen
Fazit: Systematisch statt intuitiv entscheiden
Ein 3D-Drucker ist eine Investitionsentscheidung — keine Impulskaufe. Unsere strukturierte Analyse gibt Ihnen die Sicherheit, dass Sie das richtige System für Ihre Anforderungen kaufen. Und falls sich herausstellt, dass der ROI noch nicht stimmt, sagen wir Ihnen das auch.
Ihr nächster Schritt: Buchen Sie jetzt Ihr kostenloses Erstgespräch — online per Microsoft Teams oder persönlich in unserem Showroom Nürnberg. In 60 Minuten wissen Sie, ob und welcher 3D-Drucker für Sie der richtige ist.
